工業化生產逐步機械化、自動化，在熱電廠、焦化廠、鋼鐵廠等企業的煤炭采樣方式也在改變，以往利用人工采樣的方式效率低、勞動強度高、采樣代表性差，已經無法滿足企業發展要求，企業采用各種采制樣機和系統來代替人工。

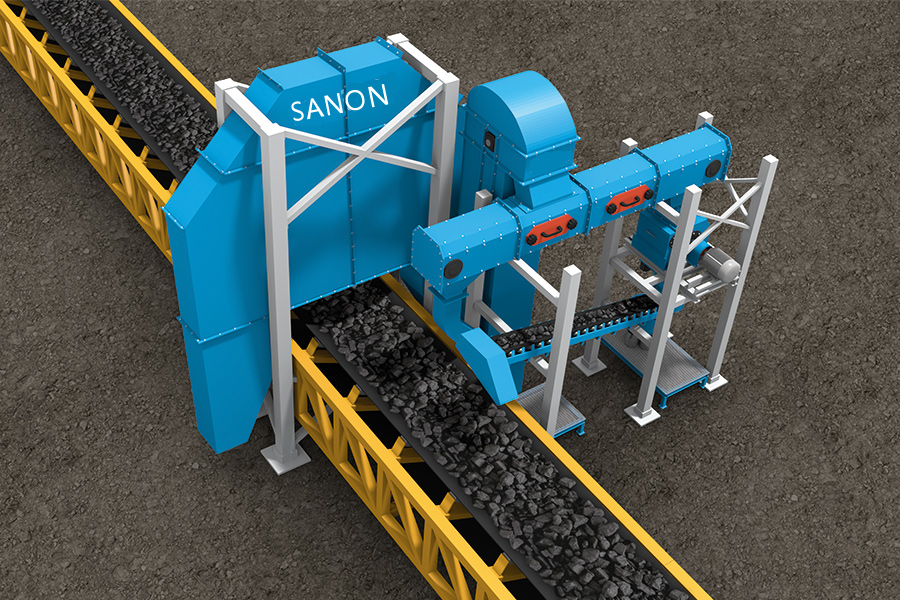

煤炭皮帶全自動采樣系統是將采制樣裝置在煤炭利用皮帶輸送機輸送過程中不斷對煤進行采樣的系統，系統嚴格按照采制樣相關標準設計制造，采制樣機安裝在皮帶的中部或頭部，按照既定的時間在皮帶上做全斷面掛掃，采取的子樣通過溜槽進入初級送料皮帶機除鐵，同時把樣品均勻送入破碎機粉碎，子樣通過次級皮帶縮分器分成留樣和棄料，留樣被自動收集在儲料罐中，棄料則被斗式提升機返回到皮帶。自動采樣系統的整個過程由不同組成部件和裝置自動化完成，采樣效率高、代表性強，減輕勞動強度，系統主要組成部分包括采樣機、給料皮帶機、破碎機、縮分器、自動分樣機、控制系統等。

（1）采樣機：采用刮板式采樣頭，不銹鋼制作，耐磨耐用，下端設有與輸煤皮帶軟接觸的刮掃版，既不損傷輸煤皮帶，又能夠刮掃煤流全斷面。旋轉式采樣斗由減速齒輪傳動，皮帶機機頭部滾筒下料的以一定的轉速切割料流，物料流在物料流中流過全寬，全厚完整的子樣。

（2）給料皮帶機：給料皮帶機主要由輸送帶、托輥、除鐵裝置、清掃裝置、張緊裝置等組成，皮帶表面光滑平整，易于清掃，不易粘附，可有效防止堵塞，方便取樣，物料能夠均勻地送往下一級。

（3）破碎機：特有濕煤破碎技術，出料粒度控制在3~12mm，配置自動清掃功能防止粘料，取樣不受物料水分、黏性限制，取樣過程中無堵料、粘料、撒料等問題，取樣更順暢、均勻可靠。破碎機采用耐磨材料制造，保證系統能夠正常工作及由于大塊不易破碎的物料進入破碎機而造成設備損壞，破碎機設置了可靠的電氣、機械雙重保護，保證設備及作業人員安全。

（4）縮分器：皮帶刮掃式縮分器，結構簡單，故障率少，維修方便，縮分精度高，縮分比調節范圍大，工作可靠穩定。該機旋轉速度快，后板傾角大，刮掃頭旋轉產生離心力，物料不易粘附，接觸物料部分及落料溜管采用不銹鋼制作，能夠有效地防止交叉污染、堵煤現象。縮分比可由PLC方便進行調整，縮分比范圍廣，縮分精度≤0.37A無系統誤差，其調整可以通過調節切割頭的旋轉時間間隔或通過調節切割器的開頭尺寸大小進行調整，縮分比調節方便。

（5）控制系統：整個煤炭皮帶全自動采樣系統采用PLC控制，實現自動或手動采樣，可由轉換開關切換實現。控制系統設有聯動、互鎖，不會造成誤動作而影響設備正常運行。

煤炭皮帶全自動采樣系統是專門針對于輸煤皮帶而設計的機械化、自動化煤炭自動采樣裝置，能夠完全自動完成采樣、制樣、集樣等全過程，其組成部分耐磨耐用、精度高、結構緊湊合理、性能可靠。
